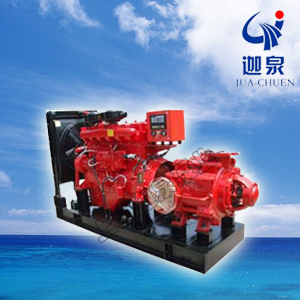

D型礦山柴油機排水泵
D型礦山柴油機排水泵產品概述
D型礦山柴油機排水泵是以柴油機為動力，泵組通過彈性聯軸器由柴油機驅動，具有合理的結構，效率高，汽蝕性能好，振動小，噪聲低，運行產品概述平穩、可靠和裝拆方便等優點。
D型礦山柴油機排水泵產品結構說明
D型礦山柴油機排水泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。
D型礦山柴油機排水泵主要零件有:進水段、中段、出水段、葉輪、導翼?yè)醢�、出水段�?dǎo)翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。
進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
軸為炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。
密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。
平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。
軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。
填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，
D型礦山柴油機排水泵技術參數：
流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa。
D型礦山柴油機排水泵產品特點：
1、水力模型，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，長。
D型礦山柴油機排水泵性能參數
|
型號
|
流量
m 3 /h
|
揚程
m
|
轉速
r/min
|
功率
|
效率%
|
允許汽蝕余量m
|
|
軸功率
|
電機功率
|
|
50CBD8×2
|
18
|
19
|
2950
|
1.5
|
2.2
|
62
|
2.3
|
|
50CBD8×3
|
18
|
28.5
|
2950
|
2.25
|
3
|
62
|
2.3
|
|
50CBD8×4
|
18
|
38
|
2950
|
3
|
4
|
62
|
2.3
|
|
50CBD8×5
|
18
|
47.5
|
2950
|
3 .75
|
5.5
|
62
|
2.3
|
|
50CBD8×6
|
18
|
57
|
2950
|
4.5
|
5.5
|
62
|
2.3
|
|
50CBD8×7
|
18
|
66.5
|
2950
|
5.25
|
7.5
|
62
|
2.3
|
|
50CBD8×8
|
18
|
76
|
2950
|
6
|
7.5
|
62
|
2.3
|
|
50CBD8×9
|
18
|
85.5
|
2950
|
6.75
|
7.5
|
62
|
2.3
|
|
50CBD8×10
|
18
|
95
|
2950
|
7.5
|
11
|
62
|
2.3
|
|
50CBD8×11
|
18
|
104.5
|
2950
|
8.25
|
11
|
62
|
2.3
|
|
50CBD8×12
|
18
|
114
|
2950
|
9
|
11
|
62
|
2.3
|
|
80CBD12×2
|
32.4
|
22.7
|
2950
|
2.68
|
3
|
75
|
2.8
|
|
80CBD12×3
|
32.4
|
34.05
|
2950
|
4.02
|
5.5
|
75
|
2.8
|
|
80CBD12×4
|
32.4
|
45.4
|
2950
|
5.36
|
7.5
|
75
|
2.8
|
|
80CBD12×5
|
32.4
|
56.75
|
2950
|
6.7
|
7.5
|
75
|
2.8
|
|
80CBD12×6
|
32.4
|
68.1
|
2950
|
8.04
|
11
|
75
|
2.8
|
|
80CBD12×7
|
32.4
|
79.45
|
2950
|
9.38
|
11
|
75
|
2.8
|
|
80CBD12×8
|
32.4
|
90.8
|
2950
|
10.72
|
15
|
75
|
2.8
|
|
80CBD12×9
|
32.4
|
102.15
|
2950
|
11.06
|
15
|
75
|
2.8
|
|
80CBD12×10
|
32.4
|
113.5
|
2950
|
13.4
|
15
|
75
|
2.8
|
|
80CBD12×11
|
32.4
|
124.85
|
2950
|
14.74
|
18.5
|
75
|
2.8
|
|
80CBD12×12
|
32.4
|
136.2
|
2950
|
16.08
|
18.5
|
75
|
2.8
|
|
100CBD16×2
|
54
|
35.2
|
2950
|
7.2
|
11
|
71.5
|
3.3
|
|
100CBD16×3
|
54
|
52.8
|
2950
|
10.8
|
15
|
71.5
|
3.3
|
|
100CBD16×4
|
54
|
70.4
|
2950
|
14.4
|
18.5
|
71.5
|
3.3
|
|
100CBD16×5
|
54
|
88
|
2950
|
18
|
22
|
71.5
|
3.3
|
|
100CBD16×6
|
54
|
105.6
|
2950
|
21.6
|
30
|
71.5
|
3.3
|
|
100CBD16×7
|
54
|
123.2
|
2950
|
25.2
|
30
|
71.5
|
3.3
|
|
100CBD16×8
|
54
|
140.8
|
2950
|
28.8
|
37
|
71.5
|
3.3
|
|
100CBD16×9
|
54
|
158.4
|
2950
|
32.4
|
37
|
71.5
|
3.3
|
|
100CBD16×10
|
54
|
176
|
2950
|
36
|
45
|
71.5
|
3.3
|
|
100CBD16×11
|
54
|
198.6
|
2950
|
39.6
|
55
|
71.5
|
3.3
|
|
100CBD16×12
|
54
|
211.2
|
2950
|
43.2
|
55
|
71.5
|
3.3
|
|
125CBD15×2
|
108
|
40
|
2950
|
15.6
|
18.5
|
76
|
4
|
|
125CBD15×3
|
108
|
60
|
2950
|
23.4
|
30
|
76
|
4
|
|
125CBD15×4
|
108
|
80
|
2950
|
31.2
|
37
|
76
|
4
|
|
125CBD15×5
|
108
|
100
|
2950
|
39
|
45
|
76
|
4
|
|
125CBD15×6
|
108
|
120
|
2950
|
46.8
|
55
|
76
|
4
|
|
125CBD15×7
|
108
|
140
|
2950
|
54.6
|
75
|
76
|
4
|
|
125CBD15×8
|
108
|
160
|
2950
|
62.4
|
75
|
76
|
4
|
|
125CBD15×9
|
108
|
180
|
2950
|
70.3
|
90
|
76
|
4
|
|
125CBD15×10
|
108
|
200
|
2950
|
78
|
90
|
76
|
4
|
